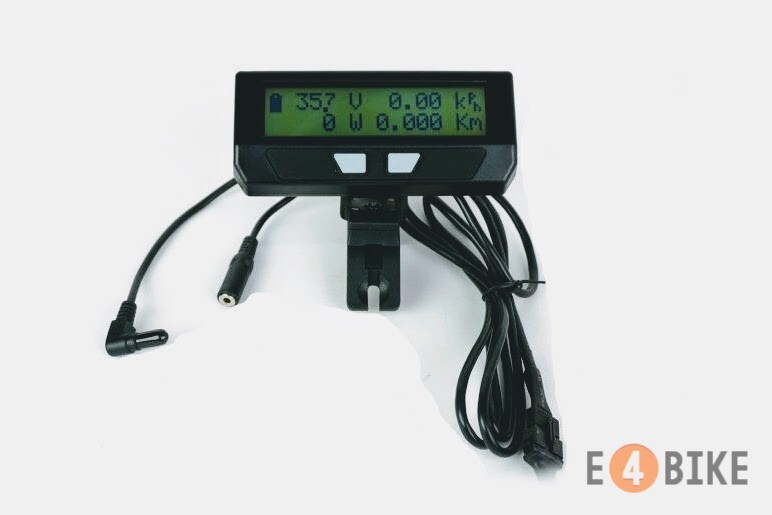

Бортовой компьютер CycleAnalyst версии 2.4

DP - обычная версия для моторов DirectDrive (Classic/Classic-S, Turbo/Turbo-S)

DPS - версия с внешним датчиком скорости для редукторных моторов (Light/Light+)

Бортовой компьютер для электровелосипеда CycleAnalyst версии 2.4 подключается напрямую шестиконтактным разъемом к совместимому контроллеру, например, к синусному контроллеру Infineon 4 12FET.

Диапазон напряжений батареи: 24 - 150В.

Максимальный ток: 100А.

Для корректных показаний скорости необходимо осуществить настройку диаметра ведущего колеса и количества пар полюсов мотора (23 для наших моторов Classic и Turbo).

Для корректных показаний тока и мощности необходимо указать значение токоизмерительного шунта контроллера. Для контроллеров серии Infineon значения следующие:

• Infineon 3/4 6FET   2.6 мОм
• Infineon 3/4 12FET   1.7 мОм
• Infineon 4 18FET   1.1 мОм

Отметим, что прямое подключение бортового компьютера к контроллеру шестиконтактным разъемом, являясь наиболее удобным, одновременно не позволяет добиться наилучшей точности измерения тока и мощности. Некоторая небольшая погрешность допустима. Несмотря на этот факт, точности вполне достаточно для учета расхода батареи. Наилучшую точность измерения тока, мощности и емкости батареи осуществляет ваттметр.

Бортовой компьютер CycleAnalyst это проверенное временем, надежное и универсальное решение, позволяющее:

• измерять текущую, максимальную и среднюю скорость электровелосипеда (и не только);
• измерять напряжение батареи;
• измерять текущую и максимальную мощность и ток (в том числе в обратном направлении, ток рекуперации);
• измерять средний расход энергии за поездку;
• измерять емкость батареи;
• а также другие функции.
