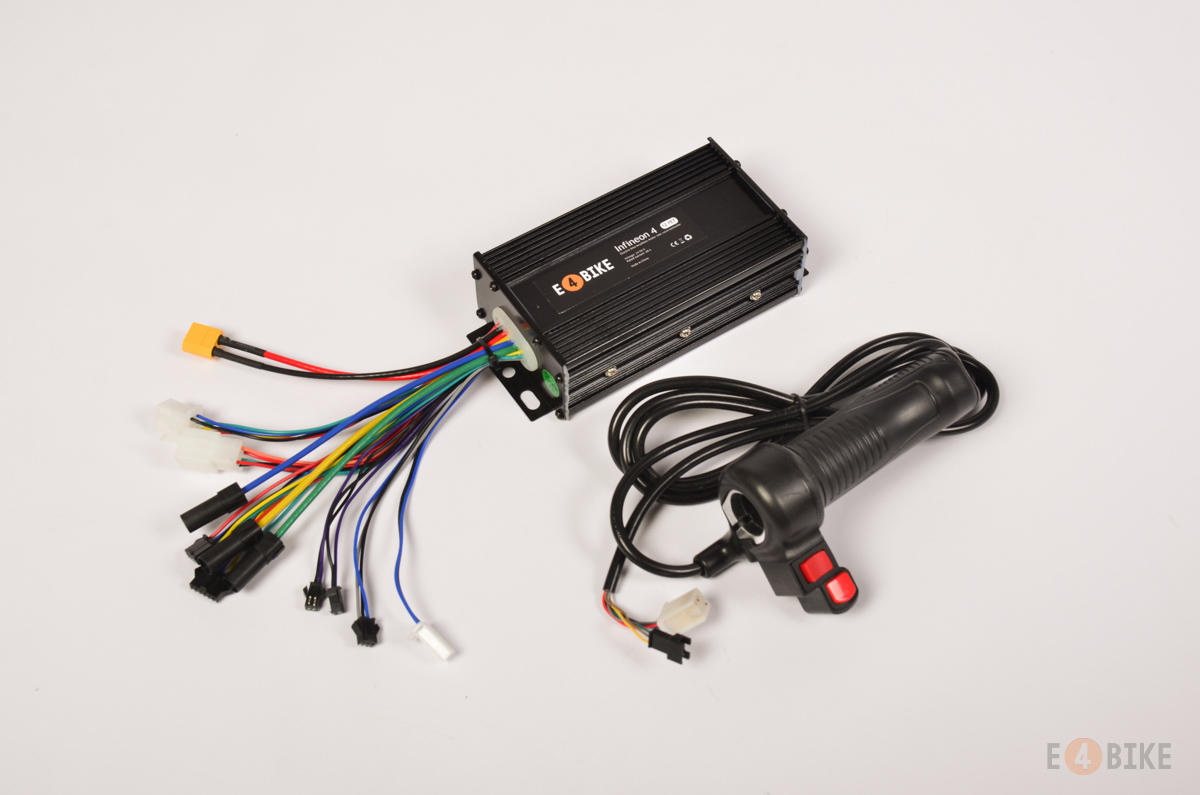

Синусный контроллер Infineon 4 (12-FET)

Нет в наличии

Программируемый контроллер с различными дополнительными функциями.

Работает только с мотор колёсами прямого привода (директ-драйв).

Масса: 600 г
Габариты: 180 х 90 х 45 мм
Батарейный ток: 60 А
Фазный ток: 105 А
12 800 Р
  • Описание
  • Доставка и Оплата

Комплектация:

  • Контроллер;

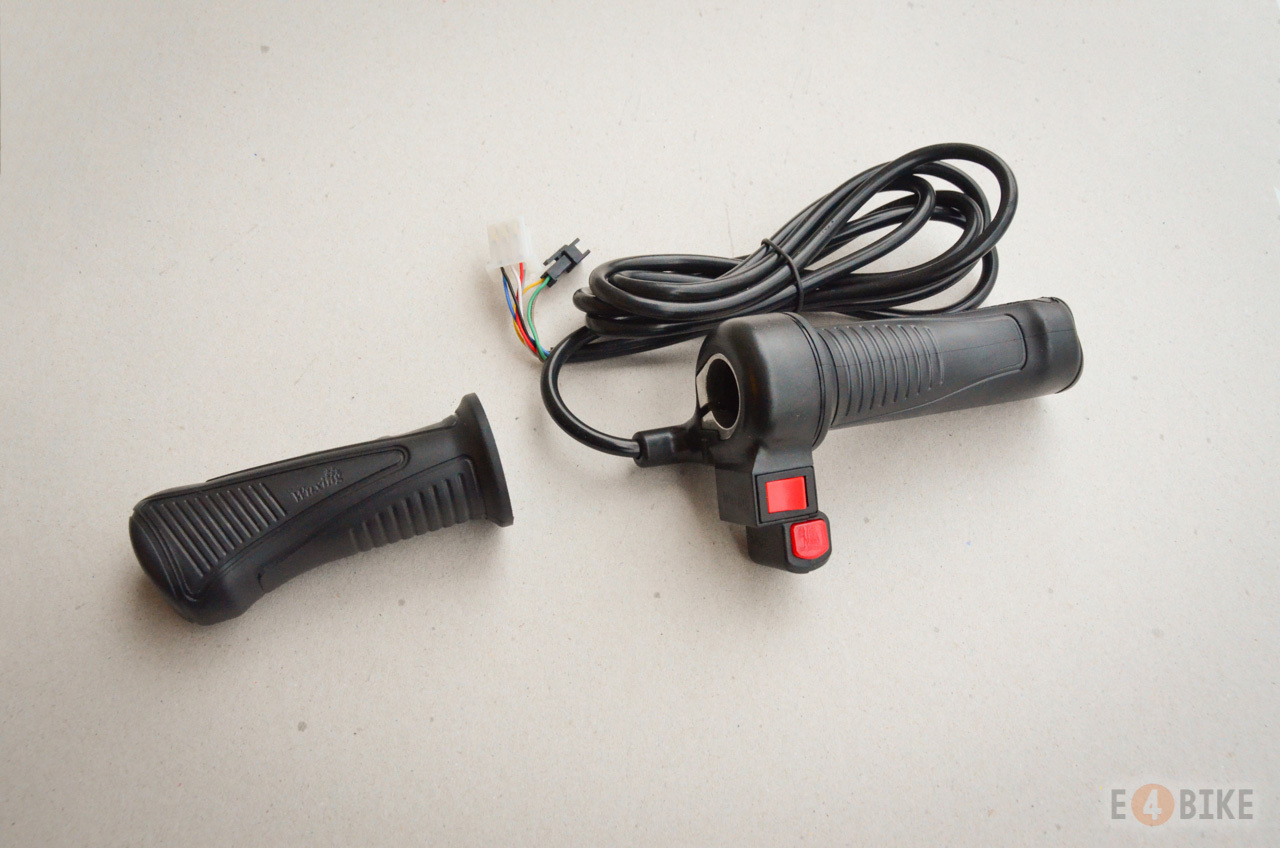

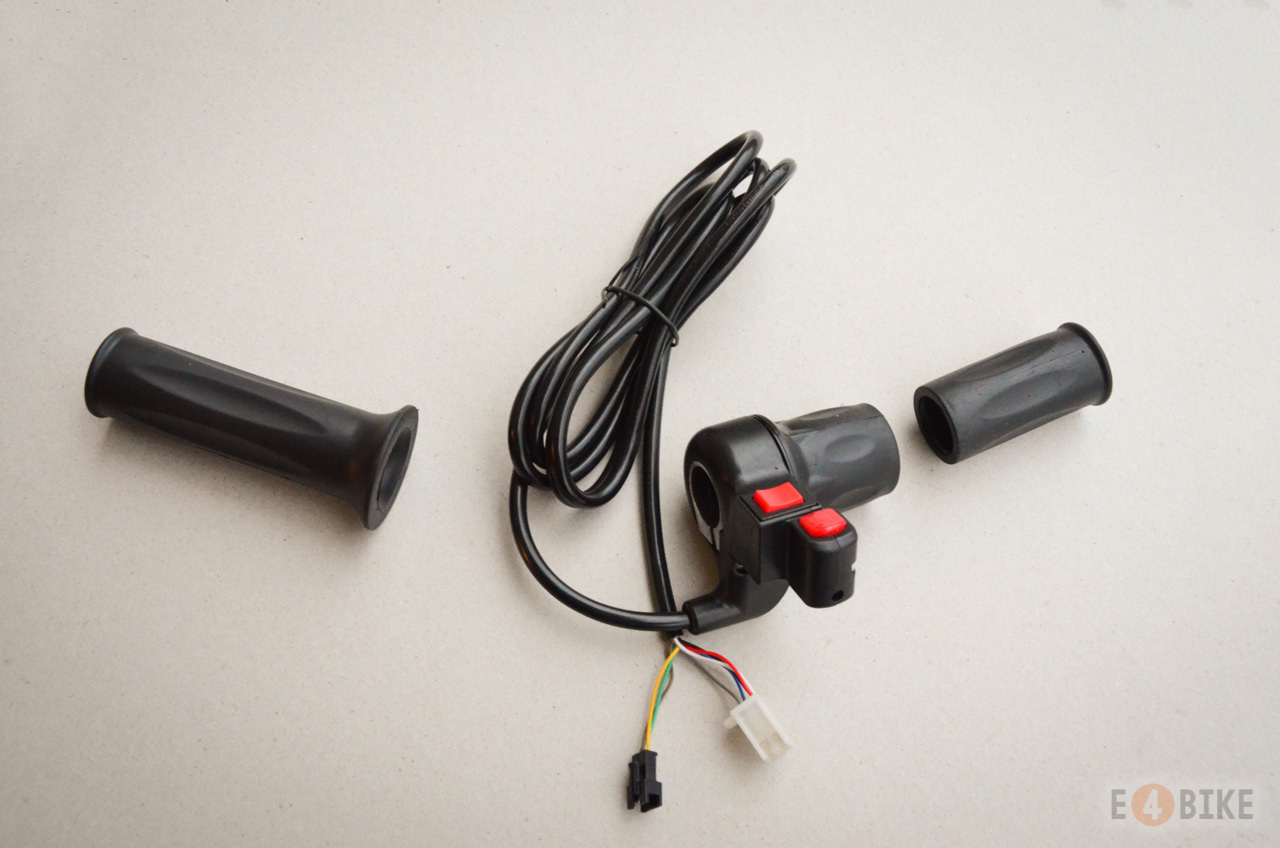

  • Опционально - ручка газа с трёхпозиционным переключателем скорости (полная или половинчатая - на выбор);
  • Опционально - USB шнурок для настройки контроллера

Характеристики:

  • Форма волны - синус;
  • Ручка газа управляет скоростью;
  • Рабочий диапазон напряжения: 40 - 96 В;
  • Рабочий долговременный батарейный ток: 60 А (открытая установка);
  • Рабочий долговременный фазный ток: 105 А (открытая установка);
  • Максимальный фазный ток: 210 А;
  • Тразнисторы Toshiba 100V (RDS = 2.9 мОм);
  • Рекуперативное торможение;
  • Круиз-контроль;
  • Возможность подключения трёхпозиционного переключателя ограничения мощности и скорости;
  • Возможность подключения бортового компьютера CycleAnalyst 2.3 - 3 (сопротивление шунта - 2 мОм);
  • Возможность настройки параметров с ПК (Windows);
  • Разъём подключения батареи: оригинальный XT90 папа;
  • Разъёмы подключения мотора: оригинальные XT150 папа;
  • Силовые провода: медь 8 мм2 в высокотемпературной изоляции

Для того, чтобы изменить вращение мотора на противоположное, нужно изменить подключение проводов следующим образом: силовые провода Зеленый в Синий, Синий в Зеленый; датчики Холла Синий в Желтый, Желтый в Синий.

Внимание: Контроллер работает только с директ-драйв мотор колесами! С моторами MAC контроллер НЕ РАБОТАЕТ. С редукторными моторами НЕ РАБОТАЕТ.



Разъёмы

Все разъёмы изначально совместимы без переделок. Распиновки даны для информации.

Питание
  • Красный - плюс батареи
  • Чёрный - минус батареи
Фазы мотора
Датчики Холла мотора
Включение контроллера
Включается замыканием красного на любой оранжевый
Ручка газа
  • Чёрный - земля
  • Красный - +5 В
  • Зелёный - сигнал с датчика
Трёхпозиционный переключатель мощности
  • Чёрный + серый = скорость 1
  • Все разомкнуты = скорость 2
  • Чёрный + синий = скорость 3
Дискретный электротормоз (2 шт)
Активируется замыканием контактов на любом из двух разъёмов
Круиз-контроль
Активируется кратковременным замыканием контактов
Сбрасывается подачей газа с ручки газа или нажатием на электротормоз
CycleAnalyst
Программирование (настройка параметров)


Гарантия

Гарантия 1 год при использовании с моторами E4BIKE, 3 месяца при использовании с другими моторами. Гарантия работает в следующих условиях:

  • используется защитный автомат, который можно изготовить самостоятельно (С63 любой известной фирмы) или приобрести готовый у нас;
  • контроллер размещен открыто, то есть не спрятан в корпус рамы, кейса, в сумку;
  • при использовании батареи, оборудованной симметричной BMS, в первые 10% разряда рекуперация не используется на полную мощность.

Гарантия также не распространяется в случае вскрытия корпуса, попадания влаги внутрь, замыкания фазных проводов, использования несовместимых аксессуаров.



Настраиваемые параметры:

  • Рабочее напряжение;
  • Батарейный ток;
  • Фазный ток;
  • Четыре набора значений максимальной скорости и тока для разных режимов (с нашими ручками газа используются только три);
  • Сила электротормоза

Для настройки необходимо:



Внимание: Прошивка контроллера позволяет менять ток в широких пределах, в том числе существует возможность установить ток, многократно превышающий допустимый ток батареи.  В некоторых случаях, при наличии соответствующих симптомов, мы оставляем за собой право отказать в гарантийном ремонте батареиОтноситесь к технике бережно, тише едешь - дальше будешь.



Инструкция по прошивке

  1. Отключите всё от компьютера, закройте программу прошивки.
  2. Убедитесь что установленная версия драйвера для кабеля - именно 1.5.0, и никакая другая.
  3. Подключите кабель к компьютеру.
  4. Далее - в зависимости от кабеля:

Кабель в пластиковом корпусе, с кнопкой или без:

  1. Убедитесь, что драйвер устновился правильно:
    зайдите в диспетчер устройств и убедитесь что в разделе Ports (COM & LPT) есть устройство Prolific USB-to-Serial Comm Port и оно работает нормально.
    Запомните номер COM-порта.
    Если устройства нет или оно не работает - попробуйте воспользоваться этой инструкцией.

  2. Отключите контроллер от батареи или выключите ручкой газа.

  3. Запустите программу настройки параметров.

  4. Выберите порт, который был указан у кабеля в пункте 5.

  5. Нажмите на кнопку "Загрузить параметры в контроллер" в программе.

  6. Подключите кабель к контроллеру.
    Если у кабеля есть кнопка - нажмите на неё.

    Программа должна сообщить об успешной загрузке параметров. Если этого не произошло - отключите кабель от контроллера и подключите снова. Повторяйте до тех пор, пока программа не сообщит об успешной загрузке. (Обычно хватает 1-3 подключений)

Составной кабель со светодиодами:

  1. Убедитесь что горит только один красный диод.
    Если горят или мигают другие, или не горит красный - проблема с драйвером, попробуйте воспользоваться этой инструкцией.

  2. Отключите контроллер от батареи или выключите ручкой газа.

  3. Подключите кабель к контроллеру.

  4. Убедитесь что горит красный диод и едва заметно мигает зелёный. Если это не так - пробуйте переподключать кабель контроллеру, поменять USB порт или перезагрузить компьютер.

  5. После этого можно запускать программу, выбирать порт и прошивать.





Совместимые моторы





Совместимые аксессуары
