Информация
Комплектация:

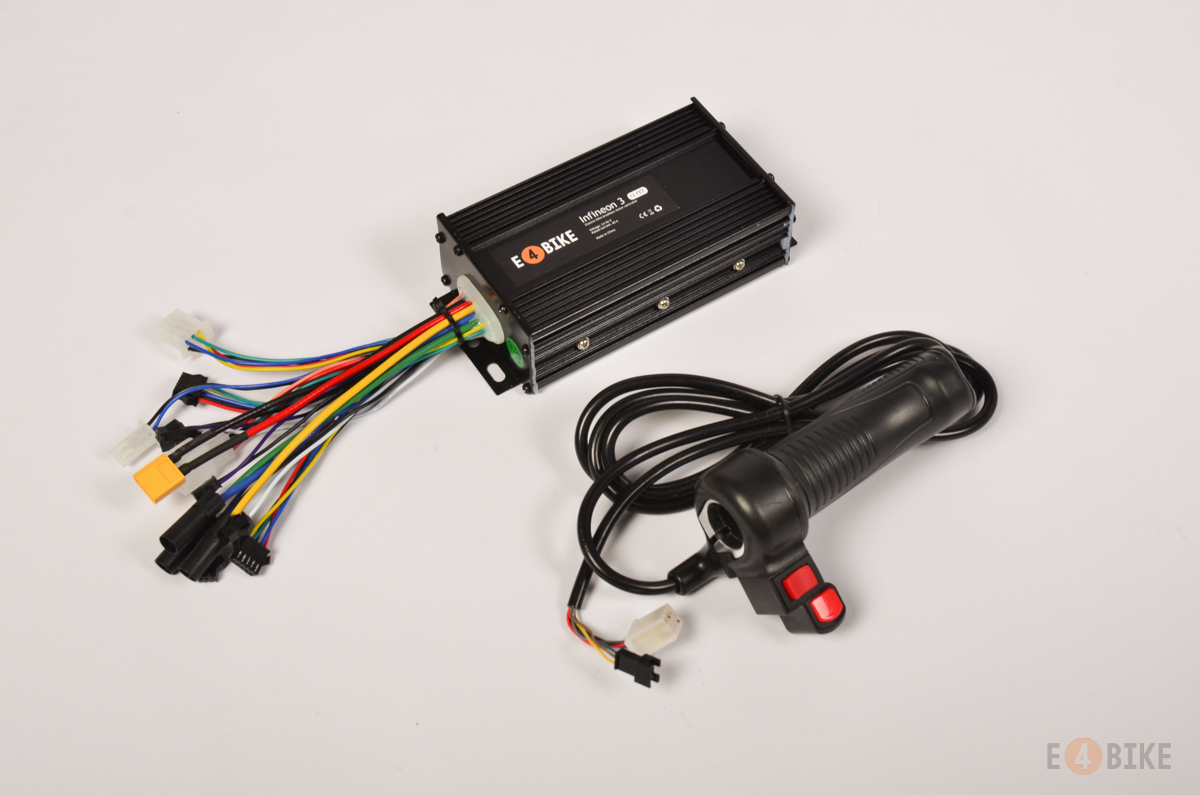

- Контроллер;

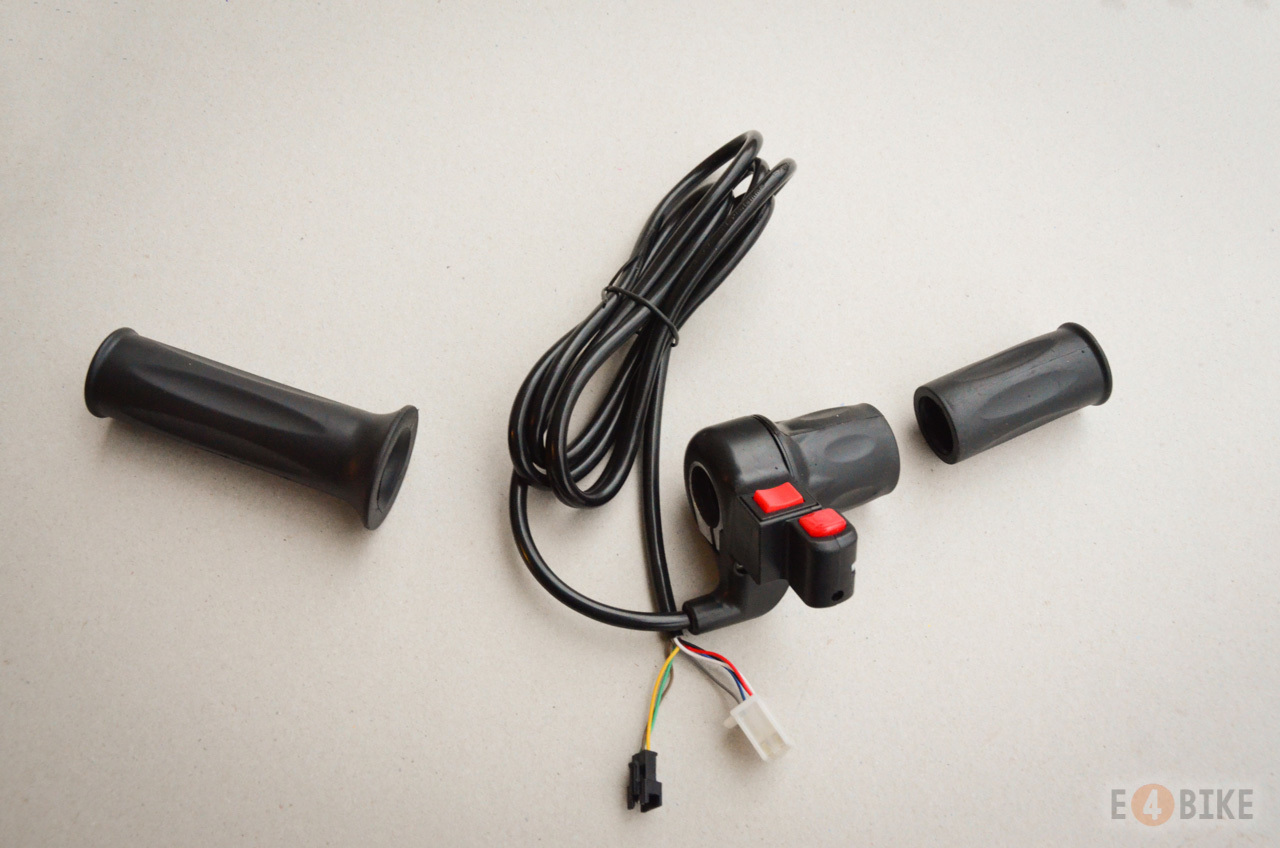

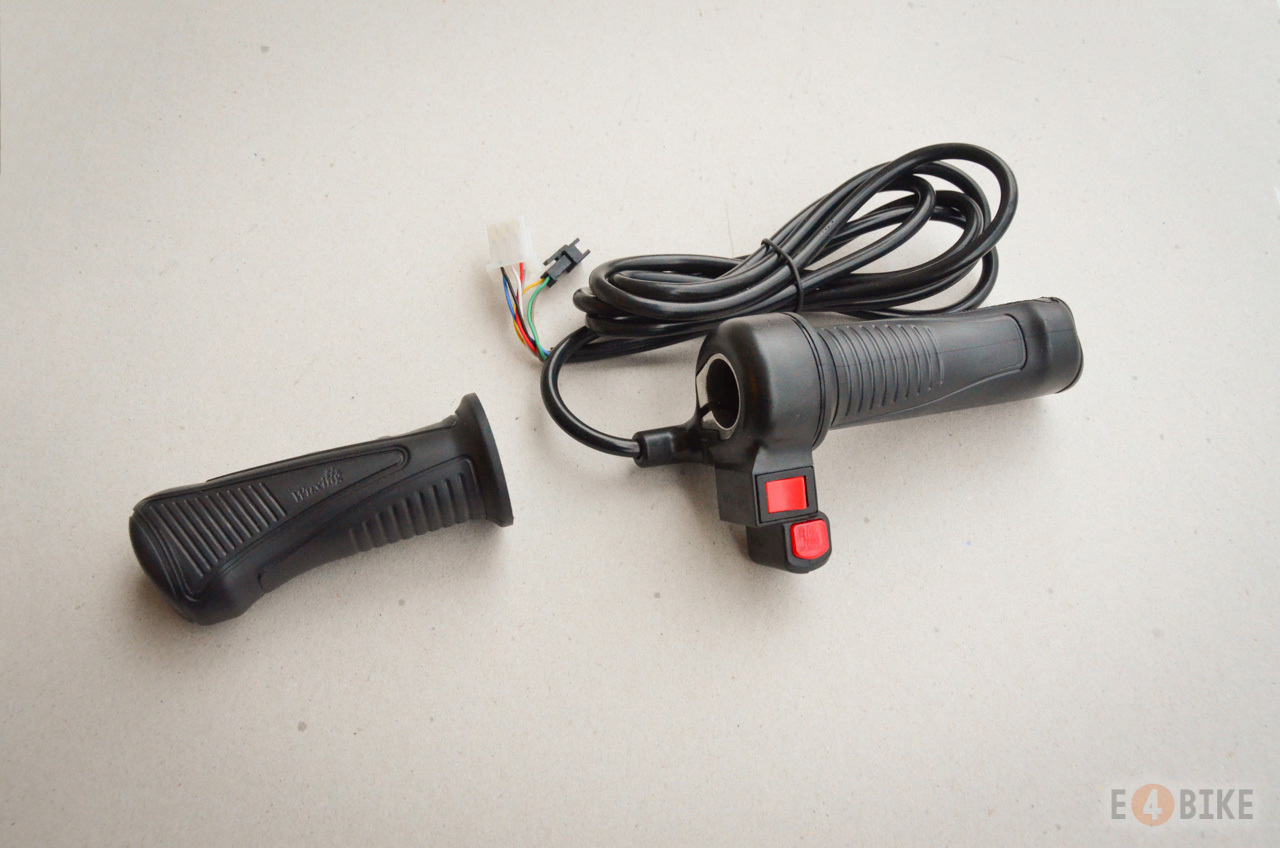

- Опционально - ручка газа с трёхпозиционным переключателем скорости (полная или половинчатая - на выбор);
- Опционально - USB шнурок для настройки контроллера
Характеристики:
- Форма волны - трапеция;
- Ручка газа управляет скоростью;
- Возможность работы без датчиков холла в бессенсорной версии;
- Рабочий диапазон напряжения: 36 - 96 В;
- Рабочий долговременный батарейный ток: 60 А (открытая установка);
- Рабочий долговременный фазный ток: 105 А (открытая установка);
- Максимальный фазный ток: 210 А;
- Транзисторы Toshiba 100V (RDS = 2.9 мОм);
- Рекуперативное торможение;
- Круиз-контроль;
- Авто определение мотора (см ниже);
- Возможность подключения трёхпозиционного переключателя ограничения скорости;
- Возможность подключения бортового компьютера CycleAnalyst 2.3 - 3 (сопротивление шунта - 2 мОм);
- Возможность настройки параметров с ПК (Windows);
- Разъём подключения батареи: оригинальный XT90 папа;
- Разъёмы подключения мотора: оригинальные XT150 папа;
- Силовые провода: медь 8 мм2 в высокотемпературной изоляции
Авто определение мотора (бессенсорная версия) позволяет контроллеру работать с произвольно подключенными фазами и холлами мотора (например с малоизвестными моторами, правильная комбинация на которых неизвестна).
Для авто определния нужно выполнить следующие действия:
- Выключить контроллер;
- Замкнуть белый провод;
- Включить контроллер.
Колесо само начнёт быстро вращаться. Если вращается в правильную сторону - нужно выключить контроллер и разомкнуть белый провод. Всё готово. Если вращается в обратную сторону - выключить контроллер, снова включить (теперь будет вращаться в правильную сторону). Затем выключить контроллер и разомкнуть белый провод.
Внимание: В бессенсорной версии контроллер работает только с Direct-drive моторами!
Разъёмы
Все разъёмы изначально совместимы без переделок. Распиновки даны для информации. |
Питание
|
 |
Фазы мотора |
 |
Датчики Холла мотора |
 |
Включение контроллера Включается замыканием красного на любой оранжевый |
 |
Ручка газа
|
 |
Трёхпозиционный переключатель мощности
|
 |
Дискретный электротормоз (2 шт) Активируется замыканием контактов на любом из двух разъёмов |
 |
Круиз-контроль Активируется кратковременным замыканием контактов Сбрасывается подачей газа с ручки газа или нажатием на электротормоз |
 |
CycleAnalyst |
 |
Программирование (настройка параметров) |
Гарантия
Гарантия 1 год при использовании с моторами E4BIKE, 3 месяца при использовании с другими моторами. Гарантия работает в следующих условиях:
- используется защитный автомат, который можно изготовить самостоятельно (С63 любой известной фирмы) или приобрести готовый у нас;
- контроллер размещен открыто, то есть не спрятан в корпус рамы, кейса, в сумку;
- при использовании батареи, оборудованной симметричной BMS, в первые 10% разряда рекуперация не используется на полную мощность.
Гарантия также не распространяется в случае вскрытия корпуса, попадания влаги внутрь, замыкания фазных проводов, использования несовместимых аксессуаров.
Настраиваемые параметры:
- Рабочее напряжение;
- Батарейный ток;
- Фазный ток;
- Четыре набора значений максимальной скорости и тока для разных режимов (с нашими ручками газа используются только три);
- Сила электротормоза
Для настройки необходимо:
- Приобрести кабель;
- Установить драйвер для кабеля;
- Воспользоваться нашей программой для настройки (русский + английский интерфейс).
Внимание: Прошивка контроллера позволяет менять ток в широких пределах, в том числе существует возможность установить ток, многократно превышающий допустимый ток батареи. В некоторых случаях, при наличии соответствующих симптомов, мы оставляем за собой право отказать в гарантийном ремонте батареи. Относитесь к технике бережно, тише едешь - дальше будешь.
Инструкция по прошивке
- Отключите всё от компьютера, закройте программу прошивки.
- Убедитесь что установленная версия драйвера для кабеля - именно 1.5.0, и никакая другая.
- Подключите кабель к компьютеру.
- Далее - в зависимости от кабеля:
|
Кабель в пластиковом корпусе, с кнопкой или без:
|
Составной кабель со светодиодами:
|
Совместимые аксессуары
Совместимые ручки
