Синусный контроллер с токовым управлением Маrk I

Есть в наличии

Штатный контроллер из базового набора Лайт+ и Универсал.

ПРОДАЕТСЯ ТОЛЬКО В КОМПЛЕКТЕ С МОТОРОМ

Габариты: 175 х 82 х 42 мм
Батарейный ток: <30А
6 300 Р
  • Описание
  • Доставка и Оплата

Данный контроллер ПРОДАЕТСЯ ТОЛЬКО В КОМПЛЕКТЕ С МОТОРОМ.

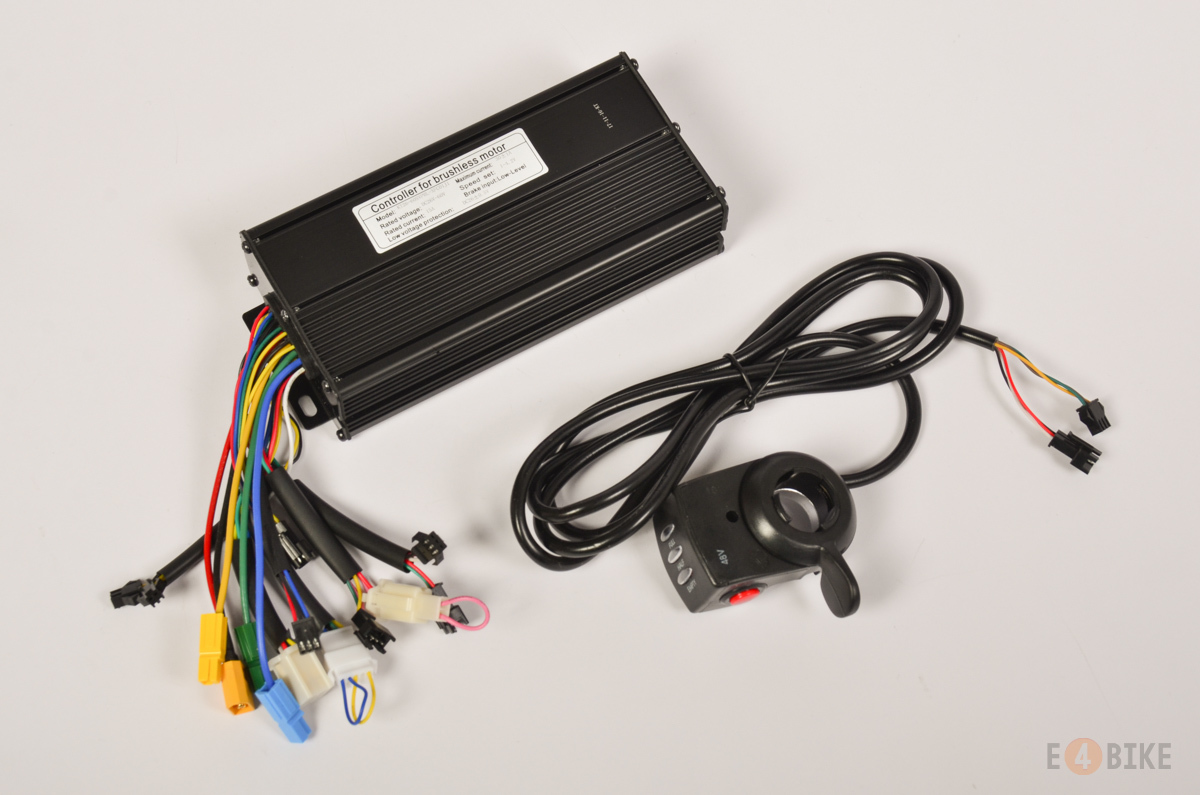

Комплектация:

  • Контроллер;
  • Ручка газа (курок под большой палец) с индикатором заряда и кнопкой включения;

Характеристики:

  • Форма волны - синус;
  • Ручка газа управляет током (мощностью);
  • Рабочий диапазон напряжения: 26 - 60 В (подходит для батарей 36 и 48 вольт);
  • Максимальный батарейный ток: 30 А;
  • Транзисторы - 75NF75 или аналогичные;
  • Рекуперативное электроторможение - до 30 км/ч, субъективно слабое, активируется с ручки тормоза;
  • Возможность подключения трёхпозиционного переключателя ограничения мощности (черный+синий = 30%, черный+красный = 60%, разомкнутые контакты = 100% мощности - обратите внимание, что скорость не ограничена, а значит на всех трех положениях без нагрузки колесо всегда будет раскручиваться до максимальных оборотов - это не является неисправностью);
  • Возможность подключения бортового компьютера KT-LCD3;
  • Возможность подключения ручек тормоза (в комплект не входят);
  • Возможность подключения PAS (в комплект не входит);
  • Возможность подключения маломощной светодиодной фары (включается через дисплей KT-LCD3, на контакт подаётся батарейное напряжение);
  • Разъём подключения батареи: оригинальный XT60 папа;
  • Разъёмы подключения мотора: оригинальные XT150 папа;
  • Силовые провода: медь 4 мм2 в высокотемпературной изоляции

Возможно комплектовать ручкой газа мотоциклетного типа с индикатором заряда 48 В батареи и кнопкой включения.

Мы не можем гарантировать совместимость данного контроллера с неизвестными нам моторами (то есть с теми, что куплены не у нас)

Гарантия: 1 год при использовании с моторами E4BIKE, 3 месяца при использовании с другими моторами. Гарантия работает в следующих условиях:

  • при использовании батареи, оборудованной симметричной BMS, в первые 10% разряда рекуперация не используется на полную мощность;

Гарантия также не распространяется в случае вскрытия корпуса, попадания влаги внутрь, замыкания фазных проводов, использования несовместимых аксессуаров.

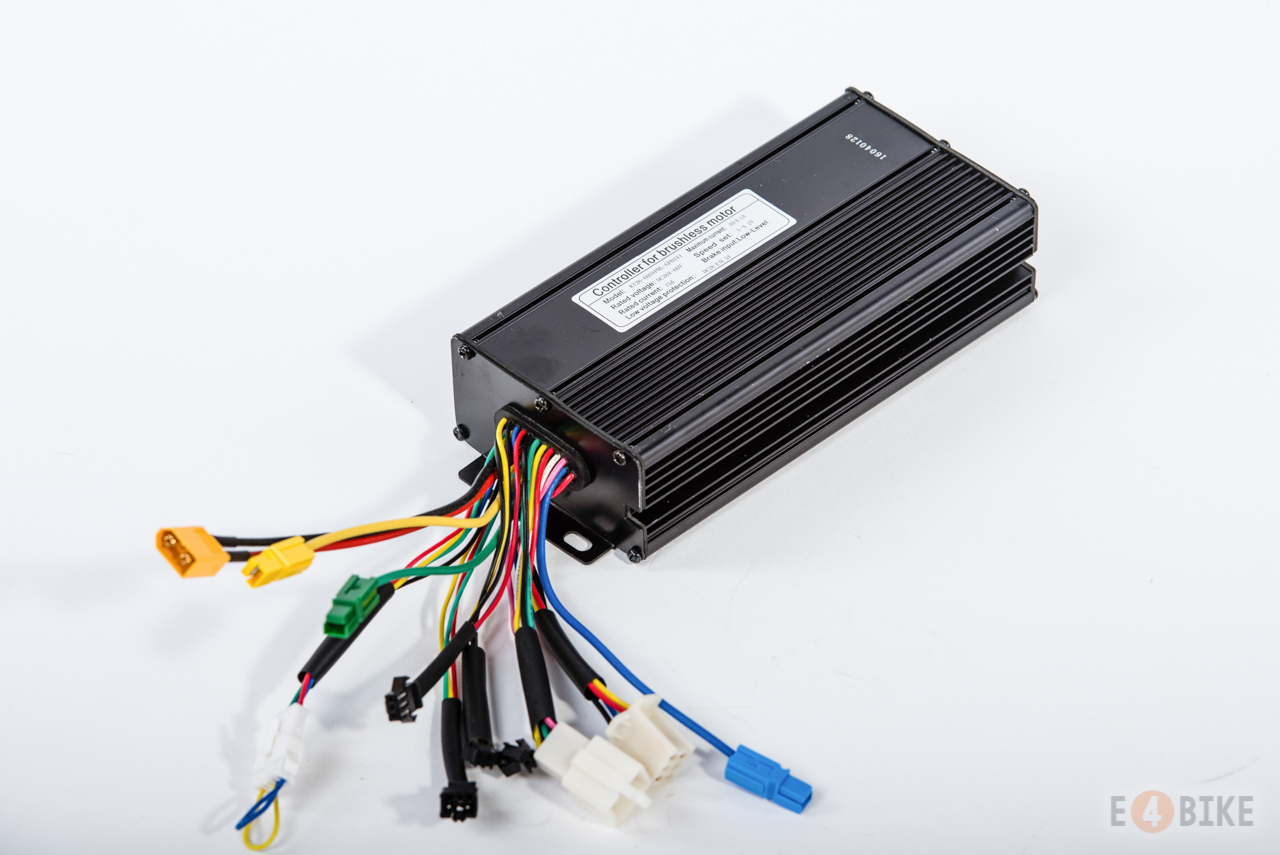

Разъёмы

Все разъёмы изначально совместимы без переделок. Распиновки даны для информации.

Питание
  • Красный - плюс батареи
  • Чёрный - минус батареи
Фазы мотора
Датчики Холла мотора
Включение контроллера
Включается замыканием розового на любой другой - жёлтый или зелёный
Ручка газа
  • Чёрный - земля
  • Красный - +5 В
  • Белый - сигнал с датчика
PAS (Сенсор помощи педалям)
  • Жёлтый - земля
  • Зелёный - +5 В
  • Красный - сигнал с датчика
Трёхпозиционный переключатель мощности
  • Синий + чёрный = 30% мощности
  • Красный + чёрный = 60% мощности
  • Все разомкнуты = полная мощность
Дискретный электротормоз (2 шт)
Активируется замыканием контактов на любом из двух разъёмов
Дисплей KT-LCD3
При отсутствии дисплея должна стоять заглушка
Маломощная фара (до 2 Вт)
Активируется с дисплея KT-LCD3 долгим нажатием кнопки "вверх"
  • Чёрный - земля
  • Жёлтый - батарейное напряжение


Совместимые моторы




Совместимые аксессуары
